DTRO（碟管式反渗透）膜组件因其高效、抗污染能力强的产品特性，被广泛运用于污水处理行业，作为一种高效高质膜分离设备，他在高浓度废水处理、垃圾渗滤液处理、高盐分废水处理等领域有着举足轻重的地位，其独特的结构设计使其在处理复杂水质时表现出色，尤其是在高浓度污水处理领域，dtro的结构跟普通ro膜结构有何不同？为什么性能更好呢？下面我们从他的主要结构进行解析，以下以美富特的DTRO膜产品为例。碟管式膜组件为柱状结构，简称膜组件。膜组件由膜袋、导流盘、中心拉杆、外壳、上下端法兰、联接螺栓、进水口、浓水口、产水口等部件组成。膜袋和导流盘交替叠放一起，用中心拉杆和上下端法兰进行固定，然后置入耐压膜壳中，再用螺栓拉杆固定，形成特种膜组件。
1. 膜袋：核心部件DTRO膜组件的核心是膜袋，而非膜片。膜袋是整个组件的关键部分，其结构和功能直接影响到膜组件的性能。

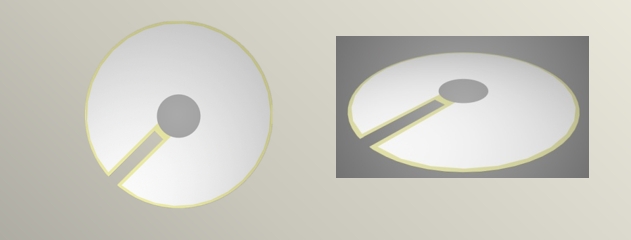

结构特点：膜袋通常由两张反渗透膜通过热熔焊接而成，形成一个封闭的袋状结构。膜袋的两端分别设有进水口和出水口。进水口用于引入待处理的原液，出水口则用于收集经过膜过滤后的渗透液。功能：膜袋的主要功能是实现原液与渗透液的分离。在高压作用下，原液中的水分子和部分小分子物质透过膜袋，形成渗透液排出；而溶解性固体、大分子有机物等杂质则被截留在膜袋的内侧，形成浓缩液排出。抗污染设计：膜袋的表面通常经过特殊处理，具有良好的亲水性和抗污染能力。这种设计可以有效减少膜表面的污垢积累，延长膜的使用寿命。2. 导流盘：水流引导与湍流产生导流盘是DTRO膜组件中的另一个重要部件，它位于膜袋之间，起到引导水流和产生湍流的作用。

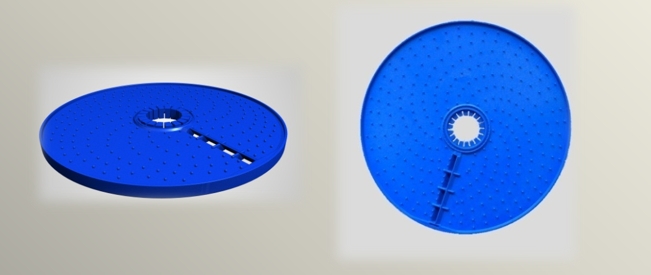

结构特点：导流盘通常为圆形，表面设计有多个凸点或凹槽。这些凸点或凹槽在水流通过时，能够产生湍流效应。功能：湍流的产生可以有效减少膜表面的浓差极化现象，防止污染物在膜表面沉积。同时，湍流还能增加水流与膜表面的接触面积，提高过滤效率。自清洁功能：导流盘的凸点设计还能在一定程度上起到自清洁的作用。当水流冲击凸点时，会将膜表面的部分污垢冲刷掉，从而减少膜的堵塞风险。3. 中心拉杆与端板：组件的固定与支撑为了确保膜组件在高压运行时的稳定性，DTRO膜组件采用了中心拉杆和端板进行固定。中心拉杆：中心拉杆贯穿整个膜组件，将膜袋和导流盘串联在一起。它不仅起到固定作用，还能承受一定的拉力，确保膜组件在运行过程中不会松动。端板：端板安装在膜组件的两端，起到密封和支撑的作用。端板通常采用高强度材料制成，能够承受较高的压力，确保膜组件的密封性能。4. 膜壳：保护与密封膜壳是DTRO膜组件的外部保护装置，为膜组件提供了一个密封的运行环境。结构特点：膜壳通常采用耐压材料制成，如不锈钢或高强度复合材料。它的内部空间足够容纳膜袋、导流盘等部件，并且设计有进水口、出水口和浓缩液排放口。功能：膜壳的主要功能是保护膜组件免受外界环境的影响，同时为膜组件提供一个稳定的运行压力环境。通过密封设计，膜壳可以防止原液泄漏，确保膜组件的正常运行。5. 其他辅助部件除了上述主要部件外，DTRO膜组件还包括一些辅助部件，如密封圈、连接管、压力表等。密封圈：密封圈安装在膜壳与端板之间，以及各个接口处，起到密封作用，防止液体泄漏。连接管：连接管用于连接膜组件的进水口、出水口和浓缩液排放口，将膜组件与其他设备连接起来。压力表：压力表安装在膜组件的进水口和出水口处，用于监测运行压力，确保膜组件在安全压力范围内运行。
